眾所周知，增稠劑、分散劑是乳膠漆中! 種必不可少的重要助劑，它們的搭配組合是否合理直接影響乳膠漆的性能。
締合型增稠劑作用機(jī)理及同分散劑的相互作用。其作用機(jī)理有以下兩方面：
1、羧酸骨架在酸性條件下卷曲在一起，黏度很小，當(dāng)加入到堿性環(huán)境當(dāng)中，羧酸骨架伸展膨脹，吸收大量的水分，使水的流動受到限制，致使乳膠漆體系中的水相增稠。
2、其分子支鏈上具有疏水改性的表面活性劑支鏈，這些支鏈在乳膠漆體系中既可互相締合也可與體系中的表面活性劑、顏填料和乳膠粒子表面的疏水基團(tuán)締合，相互搭接形成立體網(wǎng)狀結(jié)構(gòu)，使乳膠漆的黏度增加。上述締合作用達(dá)到動態(tài)平衡，使整個(gè)乳膠漆體系具有穩(wěn)定的黏度。從結(jié)構(gòu)及作用機(jī)理來看，它與體系中的分散劑存在相互作用及競爭，因分散劑的作用機(jī)理是吸附于顏填料粒子上，依靠電荷力及空間位阻等作用力使顏填料避免聚集，穩(wěn)定存在于體系當(dāng)中。當(dāng)分散劑的類型不同，其吸附顏填料粒子的能力也不同，這樣同疏水改性堿溶脹增稠劑的吸附作用競爭的結(jié)果不同。當(dāng)它們搭配不當(dāng)，就會產(chǎn)生各種各樣的質(zhì)量問題。
非離子型聚氨酯類增稠劑結(jié)構(gòu)見圖2。
其作用機(jī)理是：
非離子型聚氨酯增稠劑吸附于乳膠粒子表面，使乳膠粒子產(chǎn)生膨脹軟凝聚，形成水合包覆層，增加乳膠粒子的體積，使粒子的布朗運(yùn)動受阻，致使體系黏度升高。這類增稠劑的聚環(huán)氧乙烷骨架具有一定的親水性，在通常的條件下能夠與水形成氫鍵，相容于乳膠漆體系中，可以穩(wěn)定存在。當(dāng)體系中的分散劑類型不同，其與水結(jié)合的能力也不同，這樣，同非離子型聚氨酯增稠劑的水合發(fā)生競爭的結(jié)果也不同。

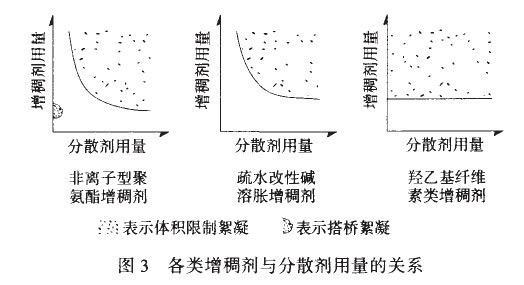

當(dāng)兩者搭配不當(dāng)，就會造成增稠劑的體系相容性變差，從而造成黏度不穩(wěn)定、分層、絮凝、流動性差、失光等問題，不同類型的增稠劑對顏填料絮凝的不同作用見圖3。
